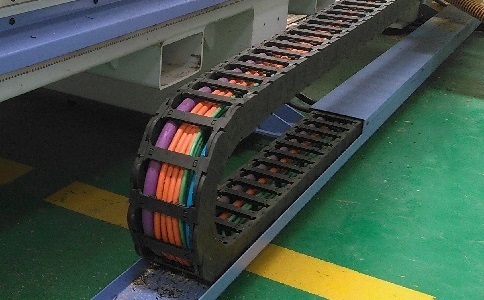

電纜拖鏈選擇標準及選型原則

電纜拖鏈選型需依據具體環境參數而定5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

通常電纜拖鏈選型前需知以下細節：拖鏈將應用于哪種設備；拖鏈安裝方式；使用環境；移動速度；移動加速度；移動行程，使用頻率；彎曲半徑；單位負載（即內部拖鏈電纜，油管或氣管等直徑和單位重量）等環境參數。5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜拖鏈選擇標準及選型原則5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 1、要保證負載的拖鏈內部合理均勻分部（重量均勻分布，空間合理分布，液壓管，氣管，油管和電纜zui好用豎隔片分隔成單獨的空間；同種負載數量比較多，直徑差異比較大的話也zui好用豎隔片隔開；若有多層排布的話，也可采用橫隔片在高度方向進行分隔；
• 2、保證負載能夠在拖鏈內部自由移動，防止排布時產生負載之間有纏繞現象；
• 3、根據負載的排布，計算出內高和內寬：通常情況下內高和內寬為負載排布的zui大高度和zui大寬度均要留有10%以上的空間；
• 4、看所用拖鏈?zhǔn)欠裥栌萌忾]。

拖鏈內置電纜和氣管，液壓管的數量，類型，直徑?jīng)Q定了拖鏈內腔的尺寸和如何分配。5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

內高：選擇內置電纜、油管、氣管、水管等中zui粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按實際高度作為參考高度。5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

彎曲半徑：通常情況下，選擇內置電纜、油管、氣管、水管等中zui大的彎曲半徑作為參考值，并留有10%以上的空間。5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜拖鏈的選型需依據具體環境參數而定，電纜拖鏈的選型固然重要，但電纜拖鏈在使用過程中也要遵循一定的規程。不當?shù)牟僮鲿?huì)造成產品的使用年限降低，在運行過程中故障率增加，合理的操作電纜拖鏈?zhǔn)潜Ｗo(hù)拖鏈的一種必需方法。5gv高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  答

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。

• 問

  為什么超柔線比高柔線硬？

  答

  由于慣性思維，我們可能會認為超柔線與高柔線是非常柔軟的電纜，從文字所表達的意思來說，超柔線應該比高柔線還是柔軟。但實際上超柔線不一定比高柔線柔性，甚至可能超柔線比高柔線硬。究其原因，超柔線比高柔線中的“柔”是柔韌而非柔軟。
