怎樣識別多芯普通電纜和高柔性拖鏈電纜

文章出處：www.gzhswl56.com 作者：BCC玖泰電纜時間：2024-07-16 08:37:15 瀏覽量：返回上一頁

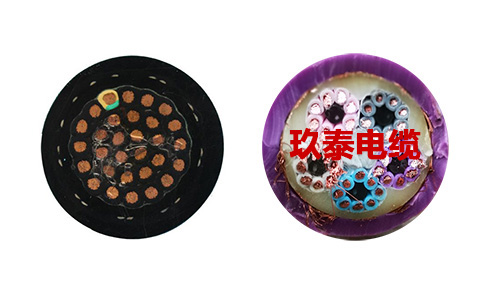

多芯高柔性拖鏈電纜的2種內部結構：分層絞合和分束絞合

多芯高柔性拖鏈電纜通常指12芯及以上的高柔性拖鏈電纜線，市場上常見的多芯高柔性拖鏈電纜主要有2種內部結構：分層絞合和分束絞合。

怎樣識別多芯普通電纜與高柔性拖鏈電纜？

1、分層電纜

電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張。

起初由于材料的彈性，電纜能正常工作，但不久之后，材料就會因為過度受力而導致永久變形。經過這種特殊的擠壓過程，電纜的芯線形成不同的受壓和拉伸區域。起旋現象就產生了。大多數情況下，電纜會很快斷裂。

分層絞合多芯高柔性拖鏈電纜的優點是制造成本相對較低。

2、分束成纜

電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在zui大的彎曲受力作用在也能保持穩定。拖鏈電纜在承受的彎曲應力時能保持穩定。

分束絞合多芯高柔性拖鏈電纜的優點是循環次數大，使用時限長，但工藝的復雜性也決定了價格的高低。

制造工藝是決定產品質量的重要因素之一，在一些所謂的高柔性拖鏈電纜中，分層結構無法在長期的彎曲過程中提供必要的結構支持，從而使用電纜易于折斷。

因此，同是拖鏈電纜，電纜的結構未必相同，其電纜價格就是其質量的外在表現。

選擇拖鏈電纜時不能片面地追求低價，也不能過分的追求高端，應從產品的定位出發，具有性價比的電纜才是明智的選擇。

通過內部結構可以簡單地識別多芯普通柔性電纜與高柔性拖鏈電纜。

當需要選擇多芯高柔性拖鏈電纜型號時，可通過內部結構來分辨出拖鏈電纜質量的優劣，分層絞合電纜價格低但使用壽命短，分束絞合工藝復雜，從而價格高，但更耐用。

問
究竟是國標拖鏈電纜還是國標電纜？

答
在我們國家的電工專業術語中，并不包含“拖鏈電纜”這一名詞，這意味著不存在國標拖鏈電纜。拖鏈電纜是指可跟隨拖鏈來回往復移動使用，而不易磨損的高柔性電纜。滿足這個條件的國標電纜都可稱作拖鏈電纜。
問
500萬次的拖鏈電纜什么價格？

答
拖鏈電纜的價格主要取決于原材料及工藝，二者的有機結合決定了拖鏈電纜耐彎曲的等級。從名稱上，根本無法判斷500萬次拖鏈電纜所用原材料。拖鏈電纜耐彎曲次數中的“每一次”代表的是電纜在跟隨拖鏈進行來回往復移動過程中的一個動態運動過程，這個過程的難易程度，也決定了500萬次拖鏈電纜所用的原材料及工藝，甚至拖鏈電纜的價格。
